機型 |
單位 |
HMC-6 |
工作臺 |
||
工作臺面積? |
mm |
630×630 |
最大工作尺寸 |
mm |
?800×900 |
最大載重 |
kg |
600 |
分割精度 |
deg |
0.001(1) |
最大工作臺轉速 |
rpm |
22 |
行程 |
||
X軸行程 |
mm |
750 |
Y軸行程 |
mm |
700 |
Z軸行程 |
mm |
650 |
主軸中心至臺面 |
mm |
120-820 |
主軸鼻端至工作臺中心 |
150-800 |
|
主軸 |
||
主軸鼻端 |
ISO ? 50 |
|
主軸轉速(齒輪式) |
rpm |
6000 |
主軸轉速(直結式) |
rpm |
- |
主軸轉速(內藏式) |
rpm |
- |
進給 |
||
切削速率(X/Y/Z) |
m/min |
12/12/12 |
快送速率(X/Y/Z) |
m/min |
40/30/40 |
自動換刀系統 |
||
刀具敷 |
pcs |
40(60? opt.) |
刀具最大重量 |
kg |
20 |
刀具最大尺寸 |
mm |
?125x400L(?250×400L? neighbor empty ) |
選刀方式 |
?Random |
|
刀柄 |
BT50(BBT/CAT/DIN) |
|
拉把螺栓 |
P50T-1/CAT-50/DIN69872 |
|
主軸馬達 |
||
馬達(連續/30分) |
kw |
15/18.5(18.5/22,22/26 ? opt.) |
定位精度 |
||
3軸雷射定位精度(JIS B6336) |
||
定位精度/全行程 |
mm |
±0.008 |
重霞定位精度 |
mm |
+0.002 |
軸雷射定位精度(VDI 3441)/重覆5次 |
||
定位精度 |
mm |
0.010 |
重覆定位精度 |
mm |
0.007 |
其他 |
||
所需氣壓 |
kg/cm2 |
6.5 |
所需動力 |
KVA |
40~60 |
占地面積(全罩式) |
mm |
779×5572 |
機臺重量 |
Kg |
17000 |
水箱容量(標準) |
L |
500 |

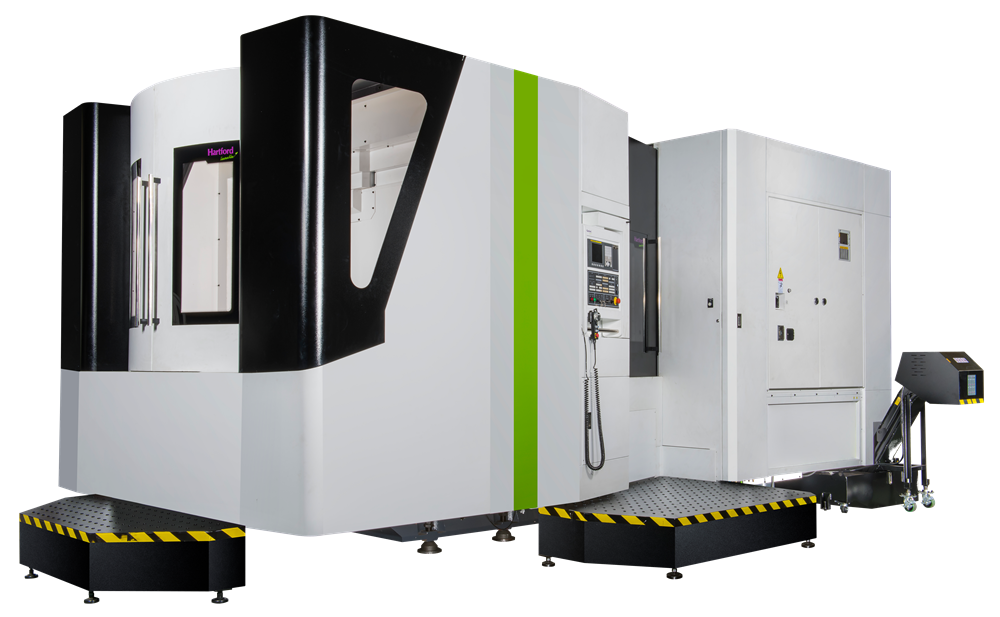

臥式加工中心線軌
產品名稱 臥式加工中心線軌
